多参数恶臭监测模块

SGA-100X系列

多参数恶臭检测模块

一、产品简介

SGA-100X系列多参数恶臭检测模块是深国安电子运用十多年的气体检测行业经验和深国安独有专利算法，自主研发生产的一款标准化、模块化的恶臭环境监测产品；客户可根据需要，选择1-10种恶臭环境监测指标，统一24V供电，标准RS485-RTU输出，方便客户对接使用；产品采用国际领先的最新传感技术和方便维护的拔插式设计，具有分辨率高、检出限低、数据稳定、维护成本低等特点；产品广泛应用在微型空气质量监测站、恶臭环境监测仪、厂界污染源在线监测系统、园区有组织或无组织排放等领域。

深国安多参数恶臭检测模块功能强大，灵活性强；支持1-6种不同气体以及PM2.5、PM10、温度、湿度在内的最多10个参数指标的检测，所有检测气体的量程和精度不限，小到1PPB、1ug/m3，大到1PPM、1mg/m3、1%LEL、1%VOL均可定制；核芯四电级高精度气体传感器经深国安二次开发而成后，通过信号放大、温湿度补偿、采样等步骤后，配与深国安独特专利算法，使得深国安多参数恶臭检测模块的所有监测参数以及指标均符合环保部和政府单位的相关要求；客户可根据采样方式选配扩散式或一体泵吸式两种气室结构；

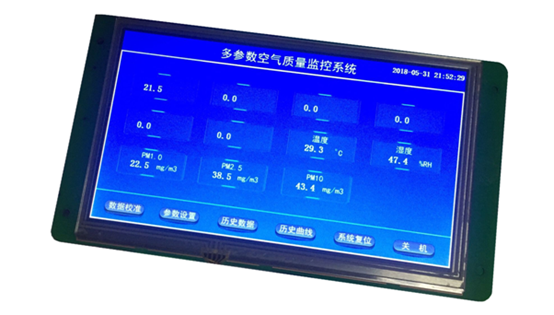

深国安多参数恶臭检测模块功能强大，配置齐全；可选配大屏幕液晶显示屏，实时显示检测的气体名称、气体单位、现场浓度值等信息，实现数据存储、数据校准、参数设置、查询历史数据、生成历史曲线、系统复位等操作。

二、产品特点

●彻底解决恶臭检测行业门槛高、品质不可控的大问题。

●1-10种参数可以选配，功能强大；

●国外原装进口四电级气体传感器，性能稳定，分辨率高；

●智能化拔插式气体模组设计，维护方便；

●本安型电路设计，可带电热拔插操作，安全可靠；

●简单集成，即可轻松实现微型空气站的产品化；

●数据和国控站数据一致性好；

●体积小、重量轻、智能化、标准化、模块化，方便产品二次对接；

●兼容红外、电化学、催化、半导体、PID等不同原理传感器；
●自带温度补偿，出厂精准标定，使用时无需再标定；

●可选配液晶显示及数据存储功能、配置灵活；

●任何气体尺寸统一、信号统一、用法统一；

●扩散式、泵吸式两种采样方式可选；

●可选配专属标气罩，由扩散式气室变成泵吸式气室；

●一体泵吸式气室可选，方便泵吸式采样；

● 只需对接一次，即可对应1000多种可燃、有毒和挥发性气体，一劳永逸；

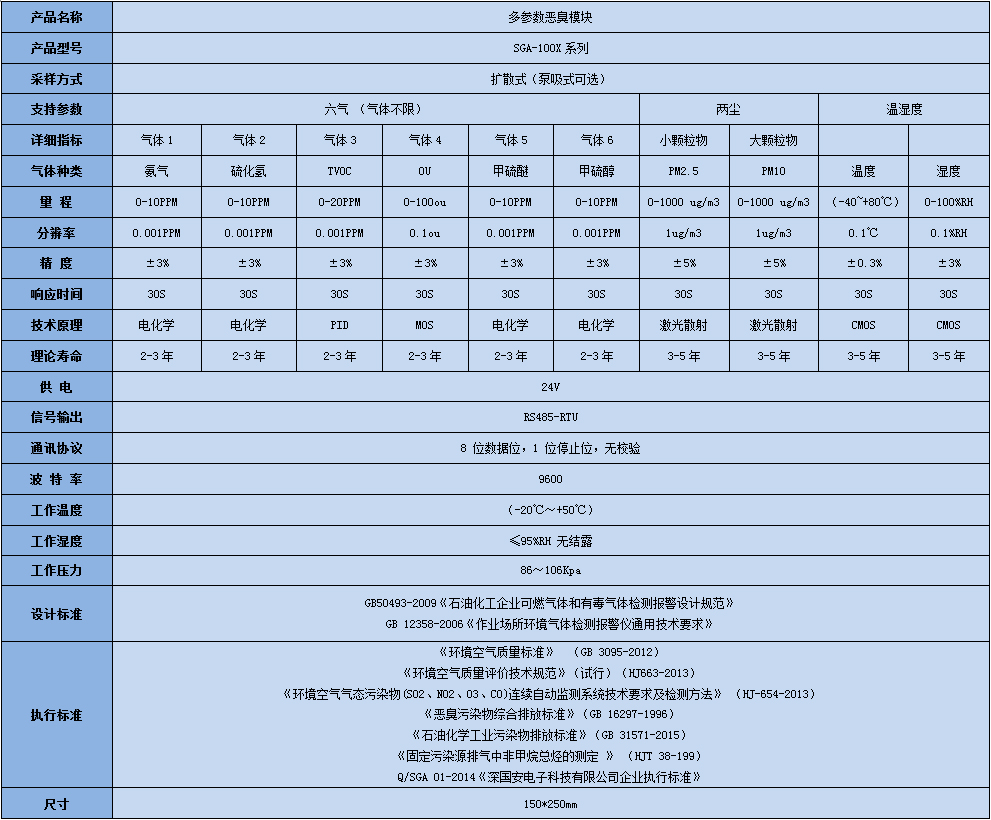

三、产品参数

四、使用注意事项

1.SGA-700B系列智能型气体传感器模组设计有5只管脚，采用插拔方式安装在传感器插座上，为保证连接可靠，应当选择使用专用插孔；插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接牢固；

2.根据用户的特殊要求，可以不使用管脚拔插方式，而采用外部引线方式，引线型号为ZR-BVR0.75，线长一般不超过150mm；

3.在非防爆场所，可以带电热插拔；在有防爆要求的工作现场，安装前，必须关闭传感器所连接设备的电源。

五、针脚定义

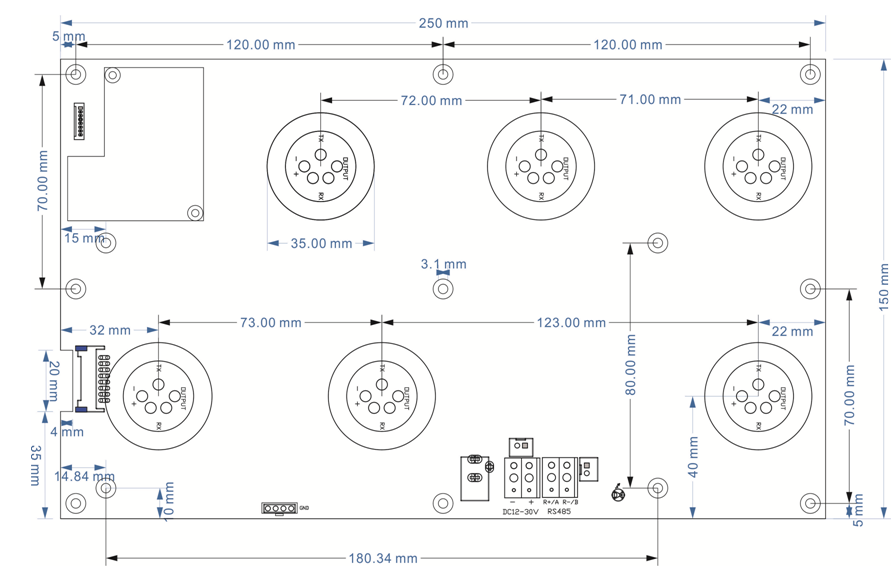

六、产品尺寸图
